Sujet : Schema de cablage jtag !
Quand sera publié le schema de cablage du connecteur JTAG ??
Merci
Re : Schema de cablage jtag !
Ben le connecteur Jtag se trouve juste à coté du bcm6348 en dessous du slot pcmcia... il n'attend que qq pt de soudures... apres un cable CK-J12 peut faire l'affaire ... je suppose... (pas encore essayé mais ça ne saurait tarder :)
Re : Schema de cablage jtag !

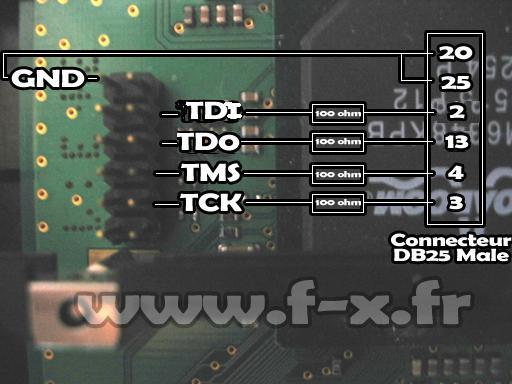

Mouala c'est fait j'ai mis le plan en ligne (oui il est vilain je sais
Si vous avez des probs hesitez pas a poser des questions ici ...
Re : Schema de cablage jtag !
Salut,
Est ce que le schema de cablage du connecteur JTAG est le meme pour la freebox V3 et V4?
Merci.
Re : Schema de cablage jtag !
Non le plan du JTAG v4 n'est pas le meme que sur la v3, la freebox v3 ne possede pas de bcm6348 (chipset adsl2) mais j'esserai de faire des plans pour la v3 dans la semaine.
Re : Schema de cablage jtag !
Bonjour,
Avez-vous la doc construteur du BCM6348 ou plutôt sont brochage?
J'ai une CI.BOx entre les mains que j'aimerai modifier et le connecteur EJTAG est déja présent (et les résistance sont déja implanté) mais ne possède que 4 broches. Je crois avoir trouvé la broche pour la masse et les autres vont directement au BCM (après passage par la résistance. Donc en ayant le schéma de brochage du BCM, je pourrai retrouver le brochage du connecteur.
Merci.
Re : Schema de cablage jtag !
pour la datasheet du BCM ca va etre difficile a trouver, pour l'obtenir il faut signer un accord de non divulgation
Donc brochage etc il faudrait passer aux rayons X quelques cartes et le reconstituer
Il y a au minimum 4 broches de datas pour le JTAG plus la masse. Si ton connecteur possede 4 broches ca laisserais penser que ce sont les datas et qu'il faut prendre la masse ailleur. Parmis ces 4, il y a trois entrees (vu du BCM) et une sortie. Tu dis pouvoir retrouver le brochage ... quel est le boitier du composant ?
Re : Schema de cablage jtag !
Bonjour,
Je sais, je suis un peu lent pour répondre.
j'ai pu retrouver le brochage de ce connecteur et c'est un port série. Evidemment, on a droit à un accès au CFE (ce qui ma permis de restaurer mon modem, ouf)
Ne pouvez-vous pas suivre les pistes du port ejtag pour savoir qu'elle broche y sont connecté?
Re : Schema de cablage jtag !
Bonjour, pour ceux qui ça interesse et qui ne peuvent construire un JTAG voici un site que j'ai trouver, il est multi et pas cher.
10 11-09-2006 08:53:24 Dernière modification par SGDA (12-09-2006 07:03:10)
Re : Schema de cablage jtag !
Bonjour,
Je voulais me lancer dans l'exploration d'un modem avec base BCM9648 et de son port jtag (cf. post de gandf)
Vous proposez pour la DB25
TDI 2
TDO 13
TMS 4
TCK 3
Je suis parti avec le schéma de ce site
http://www.diygadget.com/store/index.ph … p;docId=12
TDO 13
TRST 5
TDI 4
TCK 3
TMS 2
avez-vous une explication sur :
l'inversion TDI TMS sur les deux schémas
l'absence de TRST pour votre schéma et son (in)utilité
Ayant repéré un connecteur à 5 broches, une fois la terre identifiée, y-a-t-il une procédure pour identifier les autres broches ?
Merci d'avance.
C'est mal parti car sur les cinq plots aucun ne semble être une terre. :-((
